产品概述:
ACD-NB无线数字压力变送器主要由压力传感器、信号处理电路、中央处理器和无线通讯电路组成。集成了时下流行的3种工业无线通信方式：ZigBee、LoRa、NB-IoT，采用了先进微功耗器件以及完善的软件管理技术，具有数据报警、数据突发、仪表故障、电池报警等优先处理机制，确保数据监控及仪表状态的实时性，内置大容量高性能锂电池供电，可连续工作2～5年。实现远程实时监控，无线传输，无需现场布线，省去普通仪表需要现场布线的麻烦，节省了人力及施工成本。该仪表设计先进、品种规格齐全、安装使用简便，是传统压力变送器的理想升级产品。
产品专利
实用新型专利证书 ①ZL2015 2 0269374.3 《一种仪表供电锂电池》 ②ZL2014 2 0475830.5 《一种压力、温度仪表表头》
外观设计专利证书 ③ZL2014 3 0300364.2 《压力、温度仪表表头》 ④ZL2016 3 0017009.3 《外观设计专利证书(天线罩）》
产品应用
-无法进行施工布线的各类工业压力采集场合； -满足腐蚀性、冲击性、震动性等场所压力显示； -满足实验室和工业现场高精度压力采集需求； -替代传统指针压力表； -偏远井场的远程分散数据监控；
为油气田提供智能化产品、服务和解决方案的国内头部企业。
400-005-8656
▶产品特点
-11种单位显示，自由设置；
-采集速度（1～60）秒/次；自由设置；
-供电电池为开发式设计，方便随时更换；
-按键为磁笔感应式设计，免除干扰，不易损坏 ；
-支持红外配置、无线配置两种参数设置方式；
-宽大屏幕五位液晶显示，十分醒目；
-显示压力百分比棒形图，直观易懂；
-温度自动补偿技术，恶劣环境下降低误差；
-零点自稳技术，增加仪表稳定性；
-AES-128加密算法、网络认证及网络授权，数据安全可靠；
-自动跳频技术，具有独特抗扰能力；
-支持中移动ONENET云平台及第三方开发平台，平台可配置上下限报警, 电池电量检测, 历史数据曲线回放等功能；
-发送间隔可配置，最小间隔10分钟，默认1小时；
▶NB-IoT数据监测平台
▶安装方式与外形尺寸
①径向 ②分体

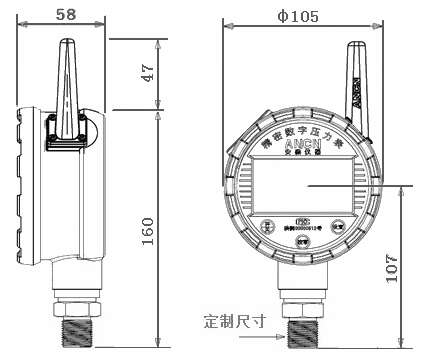

外形尺寸：（单位：mm）
▶显示单位：Pa（帕斯卡）、kPa（千帕）、MPa（兆帕） psi（磅）、bar（巴）、mbar（毫巴） kgf/cm2（公斤力/立方厘米 inH2O（英寸水柱）、mmH2O（毫米水柱） inHg（英寸汞柱）、mmHg（毫米汞柱）
测量范围：表压：-0.1MPa～0MPa～...～260MPa 差压：0～500Pa～...～3.5MPa 绝压：0～0.035MPa～...～60MPa
准确度等级：0.05级 、0.1级 、0.2级、0.5级
供电方式：内置1节3.6V高性能锂电池 采集速度：（1～60）秒/次，默认5秒/次，时间可设置
稳定性能： 优于0.1%FS/年 电池工作时间：内置3.6V高性能锂电池，参考条件：（16～25）℃
采集速度：1次/秒 1次/2秒 1次/3秒 1次/4秒 1次/5秒 1次/6秒 1次/（7～60）秒
电池寿命：3年 环境温度：（-30～70）℃ 相对湿度：＜90% 大气压力：（86～106）kPa
其他： 校正参比环境温度：20℃±2℃ 0.05级时仪表工作环境温度：（0～50）℃
测量介质温度情况：常规（-40～120）℃ 宽温（-60～150）℃ 显示方式：五位数字显示+百分比棒形图
防护等级：IP65 防爆等级：ExiaIIBT4 Ga 过载压力： 量程的（1.5～3）倍，视测量范围而定
过程连接：公 制：M20×1.5、M14×1.5、M14×1等 英/美标：G1/2、G3/4、G1/8、G3/8 NPT 1/2、NPT 1/4、NPT 1/8等
无线频段：Band 8 （接收频率925~960MHz 发送频率880~915MHz） Band 5 （ 接收频率865~894MHz 发送频率 824~849MHz） Band 3（接收频率1805~1880MHz 发送频率1710~1785MHz）
无线认证：CCC/SRRC/NAL/GTI 无线协议：符合 3GPP Rel-14 中的 NB-IOT 广播协议
接收灵敏度：Band 8 -130dBm Band 5 -130dBm Band 3 -130dBm 发射功率：Band 8 23dBm ±2dB Band 5 23dBm ±2dB Band 3 23dBm ±2dB
网络安全： IPv4/IPv6/UDP/TCP/CoAP/LwM2M/HTTP/MQTT/TLS
▶产品选型
